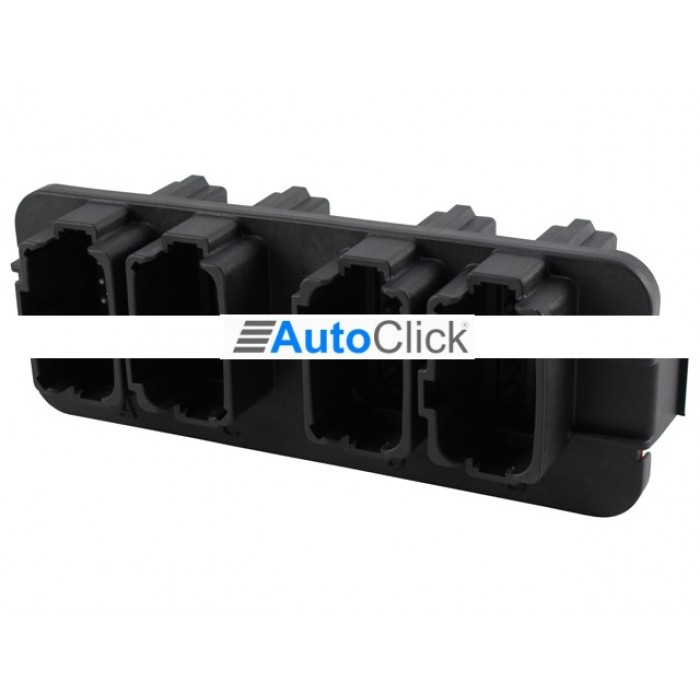

DT13-12PA-R015
Product Type Features
Connector System : Wire-to-Board, Wire-to-Device
Sealable : Yes
Connector & Contact Terminates To : Printed Circuit Board
Shielded : No
Hybrid Header : No
Configuration Features
Number of Positions : 48
Populated: 12
Number of Rows : 2
Number of Sections : 4
Electrical Characteristics
Nominal Voltage Architecture (V): 12, 24, 42, 48, 80, 90, 125, 240
Voltage Rating (Max) (VAC): 250
Operating Voltage (VAC): 250
Operating Voltage (VDC): 250
Voltage Rating (Max) (VDC): 12
Body Features
Colour : Black
Connector Code : A
Contact Features
Pin Diameter : 1.5 mm [ .059 in ]
Interface Plating : Tin (Sn)
Termination Features
Termination Method : Through Hole - Solder
Mechanical Attachment
PCB Mount Retention Type : Solder Tail
PCB Mount Retention : With
Panel Mount Feature : Without
Mounting Holes : Without
PCB Mount Alignment : With
Mounting Orientation : Horizontal/90°
Locking Interface : With
Housing Features
Centerline (Pitch) : 4.42 mm [ .174 in ]
Dimensions
Width : 142.75 mm [ 5.62 in ]
Length : 78.66 mm [ 2.097 in ]
Usage Conditions
Operating Temperature Range : -55 – 125 °C [ -67 – 257 °F ]
Operating Temperature (Max) (°C): 100, 105, 110, 120, 125, 65, 70, 75, 80, 85, 90
Operating Temperature (Max) (°F): 149, 158, 167, 176, 185, 194, 212, 221, 230, 248, 257
Industry Standards
Degree of Protection : IP67
UL Flammability Rating : 20mm Flame Test per Standard UL-94
